zy-2

型全圓搖臂噴頭

搖臂噴頭是一種常用的露天場所噴灌設備，是灌溉設備中重要器。它是在噴管上

方的搖臂軸上，

套裝一個前端設有偏流板

（擋水板）

和導流板的搖臂壓力水從噴管的噴嘴中

噴出時

,

經偏流板沖擊導流板

,

使搖臂產生切向運動力繞懸臂回轉一角度，然后在扭力彈簧的

作用下返回并撞擊噴管，使噴管轉一角度

,

如此反復進行

,

噴頭即可作全圓周轉動。如在噴頭

上加設限位裝置和換向機構，

使噴管在轉動一定角度后換向轉動，

即可進行扇形噴灌。

適用

于固定式中壓噴灌系統。垂直擺臂式噴頭

利用水流沖擊垂直擺臂前端的導流器時產生的反

作用力使噴頭作間歇旋轉運動，

擺臂靠其后端的配重回轉。

噴頭轉動一定角度后，

靠軛架滾

輪與限位器配合通過傳動桿推拉噴嘴前方的反轉臂，

使其切入或離開噴嘴射流，

迫使噴頭迅

速反轉。這種噴頭具有受力均衡、工作平衡可靠、射程較遠、流量調節范圍大等優點，使用

日益廣泛。但所需壓力較高，結構較復雜。

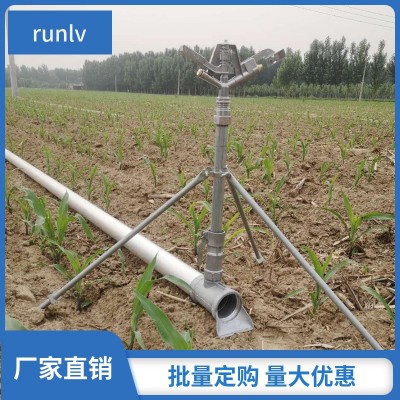

搖臂噴頭廣泛用于大田噴灌、露天苗圃、

果菜園和園藝場等場所，

是使用最廣泛

定的噴頭之一。

搖臂、

轉軸，

保證噴頭運轉平穩，

震動小，

更耐化肥和農藥腐蝕用于固定式、

半固定式和移動式噴灌系統。

屬于中遠射程，采用水流撞擊式驅動，工作穩
